一、声学回声消除简介

应用场景
- 语音通信场景：
  在一般的通话场景中，如果能听到自己的回声，往往原因发生在“对端”，由于“对端”的回声抑制没有做好导致的
- 语音交互场景（打断场景）
  如对正在播放音乐的智能音箱说“切歌”
  - 在这种场景下，我们将扬声器端叫做远端信号或参考信号（far -end signal，reference signal），他是扬声器原始的音乐，没有没任何噪声污染；麦克可风输入信号（实采信号，input signal）包含了近端信号（near -end signal ），也是我们想识别的语音信号，此外还有其他信号比如噪声以及扬声器播放信号的干扰。
  - AEC：的任务就是把在回声存在的前提下，怎么把近端语音信号提取出来。

AEC的基本原理：对消

如果能设计一组自适应滤波器，使得自适应滤波器，他的输出刚好与麦克风接受的回声信号反向，那么只需将自适应的输出信号与接收信号相叠加即可消除回声信号。

二、基本模块构成

AEC 模块的输入有两个： 1、参考信号（远端信号），也即扬声器播放的纯净信号 2、麦克风接受信号
AEC 使用的模块：
- 1、时延估计模块（time delay estimation TDE）：任何自适应滤波器的时延追踪能力时有限的。
  - 通过补偿的方式，让两路输入信号在时间上尽可能的对齐。从而为后续的自适应滤波器模块尽可能发挥跟踪学习的作用。
- 2、回声消除模块：
  - 主要是自适应滤波器器模块
  - 自适应滤波只能消除线性回声部分，所以，还有部分非线性回声（回声分量中有截幅）难以消除，所以通常还会在线性回声消除模块后面再追加一个残余回声消除（抑制）模块
- 3、双讲检测（double talk test DTT）
  - 双讲检测的目的就是告诉整个AEC 模块，应该处于哪种工作状态。
  - 一般认为，麦克风输入信号没有近端信号参与的时候收敛性能最好，能够迅速收敛到最佳状态，反之，当有近端信号时，收敛性能可能会变差
  - 所以双讲检测的目的就是告诉输入信号中是否存在近端信号，如果存在就不进行滤波器系数的更新，只用做简单的滤波器就好
- 4、残余回声抑制模块
  - 见第二部分

2.1、时延估计模块

将麦克风信号 y(n) 和参考信号 x(n) 的时延调整到合适的范围。
时延估计的出发点是信号的相关性。

互相关法 CC

$r_{yx}(m)=\mathbf{F}^{-1}\{Y(k)X^*(k)\}=\mathbf{F}^{-1}\{P_{yx}(k)\}$

从公式中就可以知道如何估计回声的时延：先分别麦克风信号与参考信号的 DFT，相乘后做傅里叶反变换，就能得到相关函数，求相关函数的最大值对应的 time index 就是我们要的时延。（也即互相关法，Cross Correlation）

广义互相关法 GCC

除此之外还有广义互相关法（Generalized Cross Correlation，GCC）
就是在互功率谱的基础上除去一个“模值”（也即幅度值），那么时延信息将只体现于相位上，而与幅度无关。即

$r_{yx}(m)=\mathbf{F}^{-1}\{\frac{P_{yx}(k)}{|P_{yx}(k)|}\}$

$ P_{yx}(k)$为y(n)与x(n)的互功率谱密度
如果麦克风信号和参考信号的真实时延为$\tilde{m} $，那么理想情况下，互相关函数在$r_{xy}\{\tilde{m} \}$处取最大值。

这种互功率谱加权方式，称为GCC-PHAT（PHAse Transformation）相位变换加权互相关法，或CSP（Cross Spectral Phase）
之所以去掉幅度谱的信息，只保留相位谱的信息，就是因为我们认为延时信息主要体现于功率谱的相位上，而与幅度谱没有什么关系，时域上的延时对应的是频域上相位的移位。
这种操作也类似于白化操作，（白噪声有着非常好的性质，相关函数只有在零点有尖峰，但在其他地方（等价于时延）相关性就会非常的弱），这会方便我们求取相关函数的峰值。如果我们去除了功率谱幅度影响，其实就等价于对信号进行了白化的操作，对于这种广义互相关函数，他的峰值将会更加尖锐，这样在时域当中搜索峰值的时候会更加容易，不容易出错

扩展：在webrtc 当中，计算时延的方式虽然不是这种GCC方案，但是其思路还是相关，在wbrtc中采用的是一种非常简化的、能够加速方式、他将两路信号的相关采用一种比特异或的方式来实现，会把两信号的功率谱做一个01的量化（如果在一个频点上的功率超过一定的门限就会将其量化为1，反之为0）……

2.2、线性回声消除

典的自适应滤波场景（子带）有两种状态

状态一：FILTER 滤波模式

$y(n)=\mathbf{x}^{T}\mathbf{w}^*(n) \\ e(n)=d(n)-y(n)$

注意：采用频域自适应滤波时进行卷积运算的操作时，将采用博客上一节当讲到的第二种形式的DFT，是一种扩展了窗函数，但是没有扩展W因子的DFT。

状态二：ADAPTION 自适应滤波模式

以NLMS为例

$\mathbf{w}(n+1)=\mathbf{w}(n)+2\mu\frac{\mathbf{w}(n)}{\mathbf{w}^H\mathbf{x}(n)}e^*(n)$

由于时子带自适应滤波，时域的结果可能是复数，故写成上式。

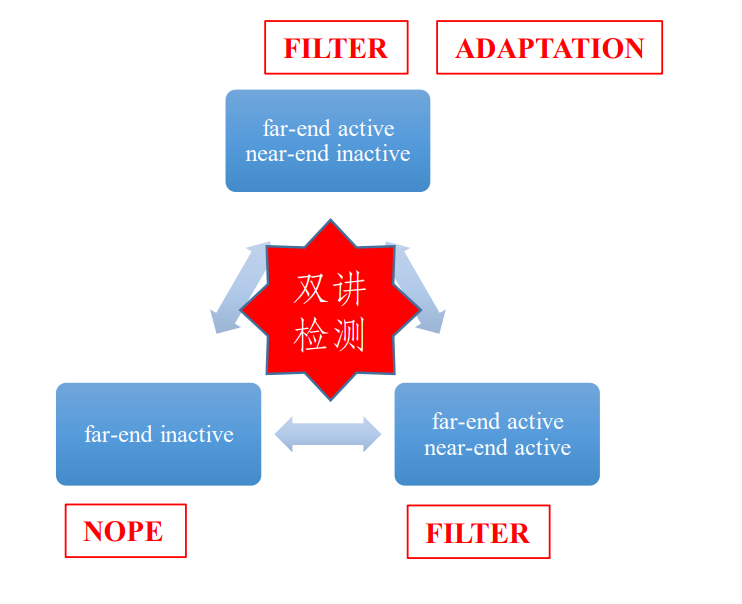

线性回声消除模块的状态机表示

可以看到，控制状态转换的机制就是双讲检测

2.3、双讲检测 Double Talk Test

判断是否有双讲状况（麦克风接受有是否有回音）存在
1、能量法

$\frac{|Y(k,l)|}{|X(k,l)|}>\alpha(k),"double talk" \frac{|Y(k,l)|}{|X(k,l)|}<\alpha(k),"single talk"$

一般用类似回波损耗比（ERL，echo return loss）来表示

当永远没有近端语音存在时（只有背景声、回声时），这个比值会趋于一个稳定的值，当存在近端语音信号时，这个比例一般会变大

2、利用残余回声抑制的结果

2.4、残余回声抑制（Residual Echo Suppression,RES）

作用一：抑制残余回声

方法，采用NS的思路

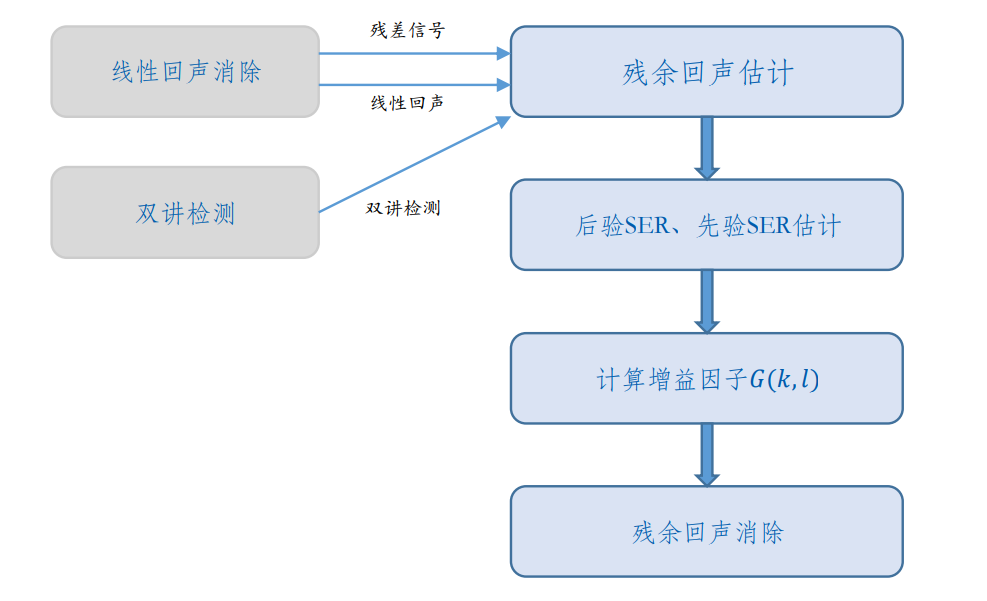

如图，本质上RES与NS流程基本一致，就是把残余回声（线性回声消除部分的残差视为噪声，信噪比换成了信号残差比SER）

在webrtc 当中，他的RES模块叫做 NLP（并非自然语言处理，而叫做非线性处理），基于维纳滤波的非线性处理

作用二：修正DTD

修正双讲检测结果的判决。
原理利用 (线性回声消除模块输出的)回声信号、残差信号、输入信号之间的“相关性”。

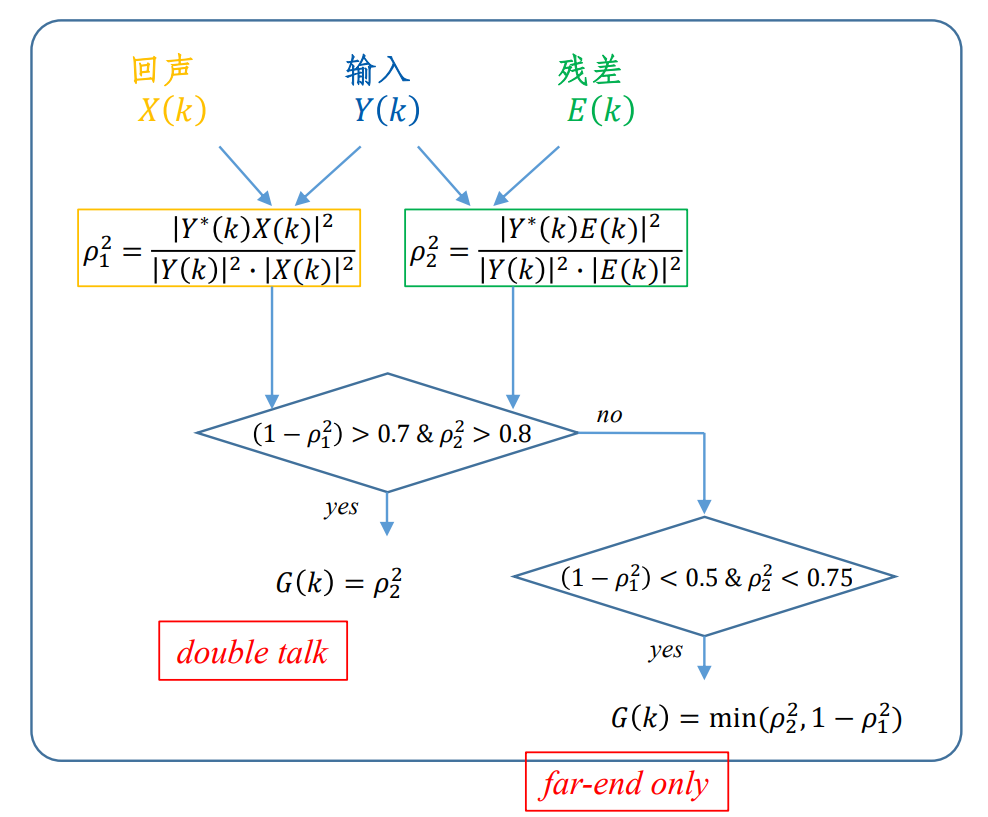

如图，如果回声信号与输入信号越不相关，就代表这输入信号中包含近端语音的概率比较大，因为，语音信号份量越大，这二者越不相关；同理如果输入信号与残差信号越相关也代表输入信号中包含近端输入的可能越大（这是因为线性回声消除模块无法抑制近端输入信号）。
如果输入信号中回声与近端输入分量同时存在，就表明时双讲状态，这是，（RES模块的）增益因子就要取得保守一些，因为设置的过大就会影响线性回声抑制的结果。
反之，就是单讲状态，就是没有近端语音，只有回声部分。所以可以把RES模块的增益银子设置的更激进一些
